欢迎来到黑龙江省中金建筑技术发展有限公司官方网站!

设为首页加为收藏

全国服务热线

13104512100

您的位置: 首页 > 品牌案例

快速导航

联系我们

地址:哈尔滨市道里区乡政街167号
座机:0451-51873833
手机:13104512100
邮箱:hljzhongjin@126.com
邮编:150070

品牌案例

飞鹤(甘南)乳业有限公司-乳品车间改造项目、主厂房改造项目

发布时间:2020-03-30浏览次数:1429

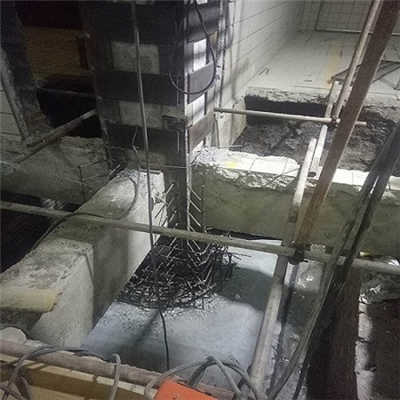

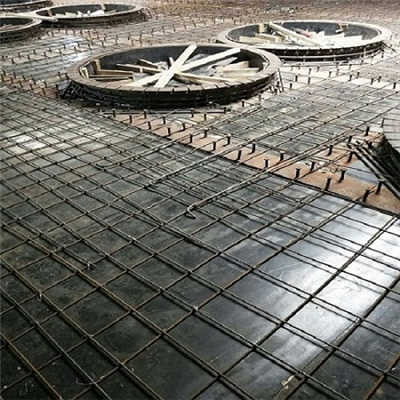

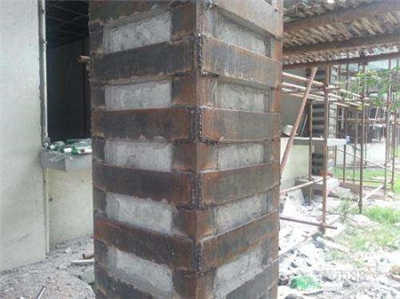

工程为黑龙江飞鹤(甘南)乳业有限公司-乳品车间改造项目、主厂房改造项目。乳品车间主体部分地上3层,下部0层,框架结构,基础形式为柱下独立基础。新增钢结构框架及混凝土楼板。主厂房主体部分地上5层,地下0层,框架结构,基础形式为柱下独立基础。由于车间新增烘干旋风设备,对其梁、柱进行湿式包钢,设备处板下进行钢结构粱加固。

甘南飞鹤乳业原设计为现浇砼框架结构,柱下独立基础,埋深2.50m左右。现甲方进行产品线升级,原有地基承载力不能满足上部荷载要求。针对上述情况,采用双液注浆等方法对地基进行加固处理。
①注浆材料:水泥:用425号以上的普通硅酸盐水泥,质量应符合标准。
水玻璃:用出厂浓度42~45Bé,比重1.42~1.45,模数2.4~2.8的水玻璃原液。
拌合水:水质应符合《铁路砼及砌石工程施工规范》中的各项规定。
②配合比控制:水灰比(W/C)为0.8;水玻璃稀释浓度为25~35Bé;双液体积比(C/S)为1:0.5~0.7.③凝胶与凝结时间控制:为满足浆液扩散半径的要求,采用凝结时间为:一般地段3分钟,富水地段1~2分钟。
施工控制分以下三种:A.水灰比固定,水玻璃浓度不变,变换双浆比例。当水玻璃溶液所占比例由小到大,凝胶时间则由长到短,初、终凝由慢到快。
B.水玻璃浓度不变,双液比例固定,变换水灰比。当水灰比由小到大,凝胶时间由短到长,初、终凝由快到慢。
C.水灰比不变,双液比固定,变换水玻璃浓度。当水玻璃浓度由高到低,凝胶时间由短到长,初、终凝由快到慢。

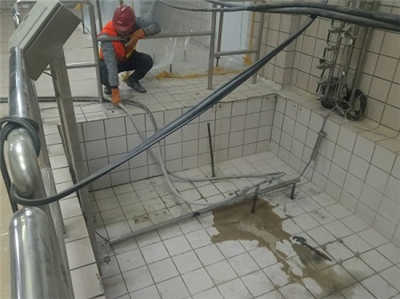

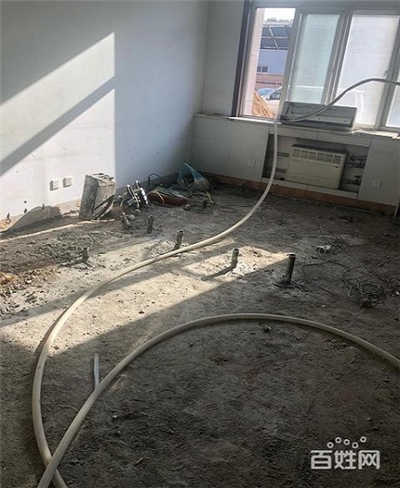

④注浆:连接注浆管路,用注浆泵先压水检查管路是否漏水,设备状态是否正常,然后再做压水试验,以冲洗岩石裂隙,扩大浆液通路,增加浆液冲塞的密实性,核实岩石的渗透性。
对于富水断层破碎带清孔后,先压水泥浆液,再压CS双液浆。
标定注浆泵上电接触点压力表的最大压力指标,泵压后观察压力变化及水泥浆和水玻璃的消耗数量。
记录注浆时间和注浆量。
注浆达到标准后,打开三通混合器的减压阀排浆,卸下混合器换注另一孔。
注浆结束后,拆卸各注浆器件,全部清洗干净,并对注浆泵进行检查保养。
⑤ 作业方式:注浆方式采用前进式或全孔一次压入式。钻孔过程中未涌水的,就一钻到底,全孔一次压入式注浆;在钻孔过程中,如发现有水,即停止钻孔,采取注一段钻一段的前进式注浆,直至达到设计段长位置。
在水压、水量较大的情况下,还可采用分层泄水减压、分层注浆方式。即下层管注浆,中层管放水;中层管注浆,上层管放水,这样逐层抬水,把水排挤到拱顶以上规定的止水固结圈以外。
注浆顺序为由下而上,由里向外。
⑥注浆参数:A.注浆压力及单孔扩散半径:注浆压力一般为地下水静水压力的2~3倍,考虑到岩层裂隙阻力,初始压力3MPa,终压4~5MPa.单孔浆液扩散半径4m. B.注浆速度:钻孔出水量大于50L/min时,注浆速度取80~100L/min.钻孔出水量等于0~50L/min时,注浆速度取60~80L/min. C.注浆扩散范围:注浆有效范围为开挖轮廓线外4.0m(塌方段为5.0m)。

D.注浆量:按注浆范围内围岩体积的5%左右考虑,实注量由钻孔压水试验确定。(单孔注浆量V=11m3,参考值)。

上一篇:  抚远市全民健身中心新建项目地上主体结构加固改造工程

下一篇:  玖郡C区一期结构加固施工(三标段)

联系我们Contact us
地址:哈尔滨市道里区乡政街167号
电话:0451-51873833
QQ:410660106
邮箱:hljzhongjin@126.com
  • 咨询热线
  • 0451-51873833
